WQ潛水固定式高效無堵塞排污泵簡介
上海長征泵閥生產研發的WQ潛水固定式高效無堵塞排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。WQ排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有良好效果。
WQ型潛水排污泵采用獨特結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

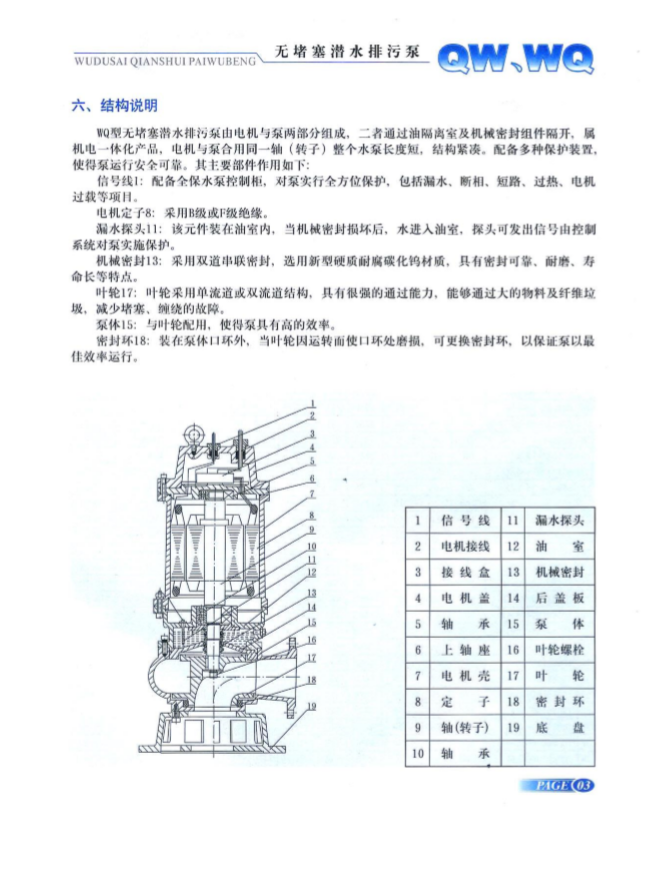

配備多種保護裝置，使得泵運行可靠，其主部件作用如下： 信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。 漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。 葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。泵體15：與葉輪配用，使得泵具有高的效率。密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以z佳效率運行。
WQ型潛水無堵塞排污泵產品特點
1、 采用獨特的單片或雙片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2、 機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3、 整體結構緊湊、體積小、噪音小、節能效果顯著，檢修方便、無需建泵房，潛入水中即可工作，大大減少工程造價。
4、 該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、 可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性與可靠性。
6、 浮球開關可根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、 WQ型潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、 能夠在全揚程內使用，而保證電機不會過載。
9、 有兩種不同的安裝方式，固定式自動耦合安裝系統，移動自由安裝。
WQ型潛水無堵塞排污泵主要用途
WQ型潛水排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。
WQ型潛水無堵塞排污泵型號參數
| 型號 | 口徑 (mm) | 流量 (m3/h) | 揚程 (m) | 轉速 (r/min) | 功率 (KW) | |
| 1 | 25 - 8 - 12 - 0.75 | 25 | 8 | 12 | 2900 | 0.75 |
| 3 | 25 - 8 - 25 - 1.5 | 25 | 8 | 25 | 2900 | 1.5 |
| 4 | 32 - 12 - 15 - 1.1 | 32 | 12 | 15 | 2900 | 1.1 |
| 5 | 40 - 15 - 15 - 1.5 | 40 | 15 | 15 | 2900 | 1.5 |
| 7 | 50 - 20 - 7 - 0.75 | 50 | 20 | 7 | 1390 | 0.75 |
| 10 | 50 - 15 - 25 - 2.2 | 50 | 15 | 25 | 2840 | 2.2 |
| 12 | 50 - 25 - 32 - 5.5 | 50 | 25 | 32 | 2900 | 5.5 |
| 14 | 65 - 25 - 15 - 2.2 | 65 | 25 | 15 | 2840 | 2.2 |
| 16 | 65 - 25 - 30 - 4 | 65 | 25 | 30 | 2890 | 4 |
| 17 | 60 - 30 - 40 - 7.5 | 65 | 30 | 40 | 2900 | 7.5 |
| 18 | 65 - 35 - 50 - 11 | 65 | 35 | 50 | 2930 | 11 |
| 22 | 80 - 40 - 15 - 4 | 80 | 40 | 15 | 2890 | 4 |
| 23 | 80 - 65 - 25 - 7.5 | 80 | 65 | 25 | 2900 | 7.5 |
| 24 | 100 - 80 - 10 - 4 | 100 | 80 | 10 | 1440 | 4 |
| 26 | 100 - 100 - 15 - 7.5 | 100 | 100 | 15 | 1440 | 7.5 |
| 29 | 100 - 100 - 30 - 15 | 100 | 100 | 30 | 1460 | 15 |
| 31 | 125 - 130 - 15 - 11 | 125 | 130 | 15 | 1450 | 11 |
| 32 | 125 - 130 - 20 - 15 | 125 | 130 | 20 | 1450 | 15 |
| 34 | 150 - 180 - 15 - 15 | 150 | 180 | 15 | 1450 | 15 |
| 39 | 150 - 200 - 30 - 37 | 150 | 200 | 30 | 1450 | 37 |
| 40 | 200 - 300 - 7 - 11 | 200 | 300 | 7 | 980 | 11 |
| 41 | 200 - 250 - 11 - 15 | 200 | 250 | 11 | 980 | 15 |
| 43 | 200 - 400 - 10 - 22 | 200 | 400 | 10 | 1450 | 22 |
| 45 | 200 - 300 - 15 - 22 | 200 | 300 | 15 | 1450 | 22 |
| 47 | 200 - 350 - 25 - 37 | 200 | 350 | 25 | 1450 | 37 |
| 48 | 200 - 400 - 30 - 45 | 200 | 400 | 30 | 1450 | 45 |
| 49 | 250 - 600 - 9 - 30 | 250 | 600 | 9 | 980 | 30 |
| 53 | 250 - 600 - 25 - 75 | 250 | 600 | 25 | 1450 | 75 |
| 56 | 300 - 800 - 15 - 55 | 300 | 800 | 15 | 980 | 55 |
| 59 | 300 - 950 - 20 - 90 | 300 | 950 | 20 | 980 | 90 |
| 60 | 300 - 1000 - 25 - 110 | 300 | 1000 | 25 | 980 | 110 |
| 62 | 300 - 1100 - 10 - 55 | 300 | 1100 | 10 | 980 | 55 |
| 63 | 350 - 1200 - 6 - 30 | 350 | 1200 | 6 | 980 | 30 |
| 68 | 350 -1800 - 40 - 280 | 350 | 1800 | 40 | 980 | 280 |
| 69 | 350 - 1800 -43 - 315 | 350 | 1800 | 43 | 980 | 315 |
| 70 | 400 - 1500 - 5 - 30 | 400 | 1500 | 5 | 980 | 30 |
| 71 | 400 - 2000 - 6 - 55 | 400 | 2000 | 6 | 740 | 55 |
| 78 | 500 - 2600 - 15 - 160 | 500 | 2600 | 15 | 740 | 160 |
| 79 | 600 - 3000 - 16 - 220 | 600 | 3000 | 16 | 740 | 220 |
| 82 | 600 - 6000 - 10 - 280 | 600 | 6000 | 10 | 740 | 280 |
