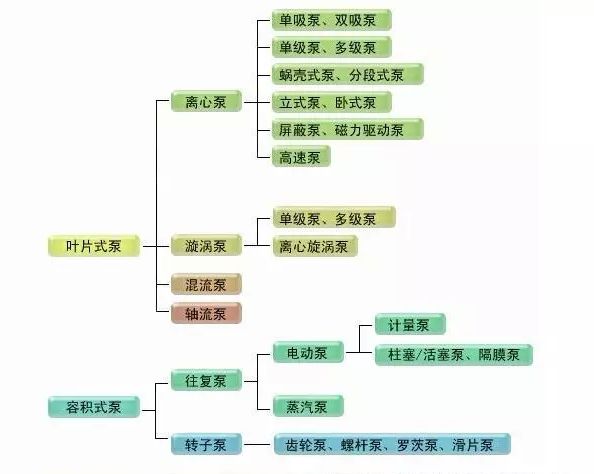

1、按泵軸方向可分為臥式、立式、斜式
2、按殼體剖分型式分為徑向剖分式和軸向剖分式
3、按級數分為單級和復級
4、按吸入形式分為單吸和雙吸
5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式
6、按驅動方式分為直接連接、齒輪傳動式、液力偶合傳動式、皮常傳多式和共軸式
7、按特殊結構分為液下式、筒式、雙壁殼式、地坑筒式、抽出式、自吸式、潛液式和屏蔽式
8、按軸向力平衡方式分為平衡鼓式、平衡盤式、自身平衡式和平衡孔式
9、按用途不同主要分為鍋爐給水泵、循環水泵、排污泵、雜質泵、砂泵、渣漿泵、泥漿泵、污水泵、清水泵、消防泵、流程泵、增壓泵、耐腐蝕泵
10、按材質不同分為：鑄鐵泵、不銹鋼泵、塑料泵、氟塑料泵、工程塑料泵
11、按結構形式分為離心泵，隔膜泵，齒輪泵，柱塞泵，往復泵，真空泵，噴射泵
二、離心泵及離心泵的型號
離心泵型號、品種規格及其變型產品在農用泵中是多的。根據水流入葉輪的方式、葉輪多少、泵本身能否自吸以及配套動力大小和動力品種等，離心泵有單級單吸離心泵、單級雙吸離心泵、多級離心泵、自吸離心泵、電動機泵和柴油機泵等。

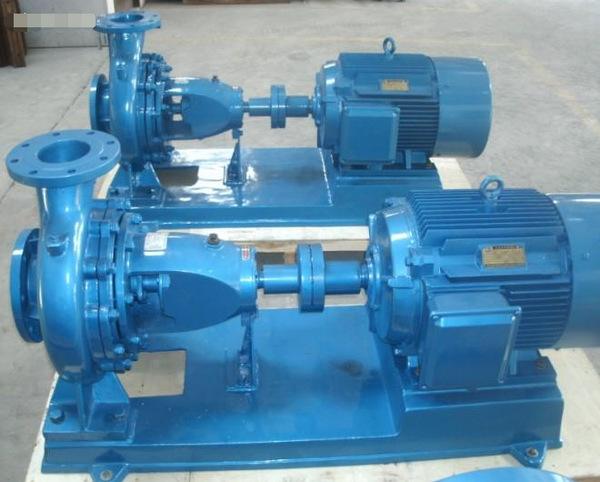

1、單級單吸離心泵
老的泵型號有BA、B型單級單吸離心泵，80年代，我國根據國際標準和排灌機械實際情況，對離心泵產品進行更新?lián)Q代研制工作，并生產IB型、IQ型單級離心泵系列產品，已列為國家專業標準和行業標準。
單級單吸離心泵，水由軸向單面進入葉輪，葉輪只有一個，因此稱為單級單吸離心泵。其特點是，與混流泵、軸流泵相比，揚程較高，流量較小，結構簡單，使用方便。
IQ型單級單吸離心泵(又稱輕小型離心泵)是針對我國國情并滿足用戶提出結構簡單、重量輕、價格低、性能好和配套方便的要求而設計的，共有84種產品，分3個派生系列，413個規格型號。
(1)性能范圍 泵口徑50～200毫米，流量12.5～400立方米/時，揚程8～125米，配套動力有柴油機直聯、皮帶傳動，電動機直聯，功率1.1～110千瓦，轉速1450～2900轉/分。
(2)結構型式 輕小型離心泵為軸向吸入單級單吸懸架式離心泵，泵體后開門，出口位于中心向上，后蓋為壓嵌式，軸承體與泵體直接聯結，泵腳位于泵體下方，軸承用黃油潤滑，軸封分為軟填料、機械密封、橡膠油封三種。葉輪均為閉式，傳動分為聯軸器傳動和皮帶傳動兩種。泵葉輪轉向：從泵進口方向看，葉輪轉向為順時針，當泵與柴油機直聯傳動時，為逆時針。泵出口可裝置手動泵，可去掉底閥，減少水力損失，并能使泵自吸。

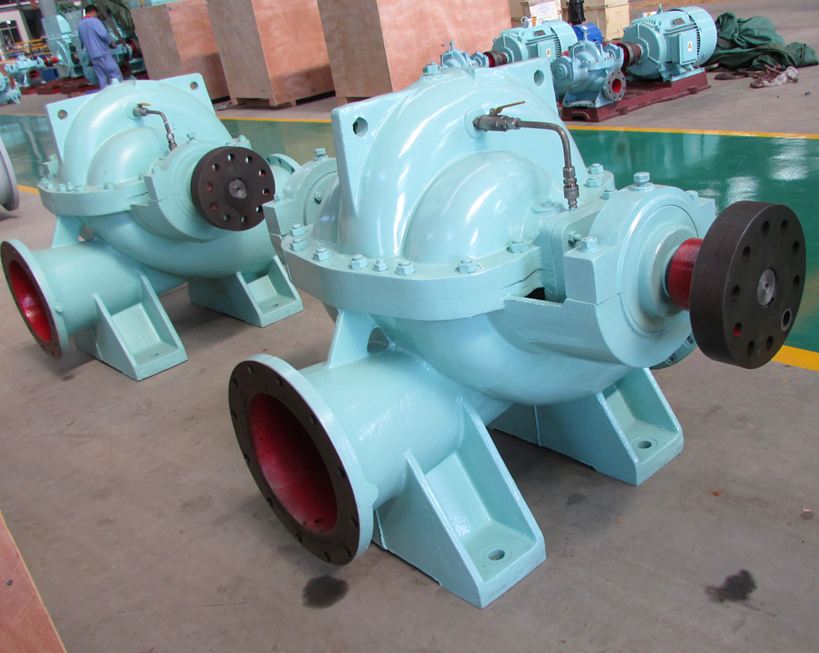

2、雙吸離心泵
它是從葉輪兩面進水的雙吸離心泵，因泵蓋和泵體是采用水平接縫進行裝配的，又稱為水平中開式離心泵。與單級單吸離心泵相比，效率高、流量大、揚程較高。但體積大，比較笨重，一般用于固定作業。適用于丘陵、高原中等面積的灌區，也適用于工廠、礦山、城市給排水等方面。
雙吸離心泵有S型、Sh型、SA型、SLA型幾種型號，S型與Sh型的區別是，從驅動端看，S型泵為順時針方向旋轉，Sh型為逆時針方向旋轉。SLB型為立式便拆式雙吸泵 。
S型泵性能范圍流量160～18000立方米/時，揚程12～125米，進水口直徑150～1400毫米，轉速2950、1450、970、730、585、485、360轉/分。

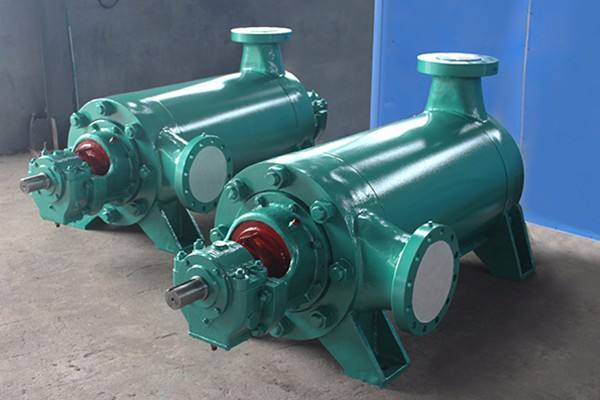

與單級泵相比，其區別在于多級泵有兩個以上的葉輪，能分段地多級次地吸水和壓水，從而將水揚到很高的位置，揚程可根據需要而增減水泵葉輪的級數。多級泵主要用于礦山排水、城市及工廠供水，農業灌溉用的很少，僅適用于高揚程、小流量的高山區提水來解決人畜飲水的困難。多級高心泵有立式和臥式兩種型式，主要型號有D型、DL型多級離心泵，DW、DWL型小型多級離心泵。
(1)D型多級泵性能范圍 流量6.3～720立方米/時，揚程16～600米，進水口徑：50、75、100、125、150、200毫米，其中50～125毫米泵型為高轉速2950轉/分，150～200毫米泵型轉速為1480轉/分。
(2)結構型式D型多級離心泵為臥式多級(2～12級)，葉輪為單吸，泵體為分段式。當首級葉輪為雙吸時，用DS表示，當同時規定有兩種轉速時，低速用DA表示，用于鍋爐給水的多級離心泵，用DG表示。

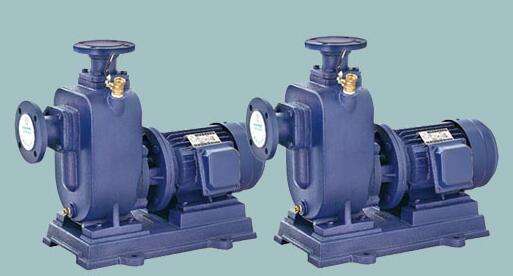

4、自吸泵
自吸泵是靠泵自身的特殊結構而產生自吸作用的單級單吸離心泵，稱為自吸離心泵 。和普通離心泵相比，在泵體結構上有顯著差別：一是泵進口位置提高，有時還裝上吸入閥;二是在出水側設置了一個氣水分離室。
泵外自吸泵，是在泵外加有自吸裝置，如帶有旋渦泵、水環真空泵、射流泵以及手動泵等。
自吸泵與普通離心泵相比，具有結構緊湊、使用操作簡單，不但省去了起動前灌大量引水的麻煩，也省去了進水管低閥，減少了進水阻力，增加泵的出水量，但與同規格的普通離心泵的效率相比要低3%～5%。自吸泵較多的是應用在輕小型噴灌機組和管道灌機組上。
自吸離心泵品種規格較多，有ZX型、TC型、BPZ型和ZB型等。
(1)ZB型性能范圍 流量2～200米3/時，揚程8～100米，配套功率0.25～45千瓦。
(2)結構型式特點 按泵的配套動力機類型分為電動機配套自吸泵和柴油機配套自吸泵。按實現自吸功能的結構與工作特點可分為內滑式、外滑式、水環輪式和其他型式。傳動方式有直聯傳動(包括內軸)和皮帶傳動。進口直徑25～200毫米，共10個口徑，54個規格。
離心泵型號,ISG離心泵型號,ISG管道離心泵型號
離心泵的型號有很多，在這里只介紹一部分，如果想知道特別詳細和準備的型號意義，還須向離心泵生產廠家咨詢。先看一組所有泵類產品型號字母所代表的含義。
B: 單級單吸懸臂式離心泵。
D: 節段式多級泵。
DG: 節段式多級鍋爐給水泵。
DL: 立軸多級泵。
DS: 首級用雙吸葉輪的節段式多級泵。
F: 耐腐蝕泵。
JC: 長軸深井泵。
KD: 中開式多級泵。
KDS: 首級用雙吸葉輪的中開式多級泵。
QJ: 井用潛水泵。
QX.: 單相干式下泵式潛水泵。
QS: 充水上泵式潛水泵。
QY: 充油上泵式潛水泵。
R: 熱水泵。
S: 單級雙吸式離心泵。
WB: 高揚程橫軸污水泵。
Y: 液壓泵。
YG: 管道式液壓泵。
ZB: 自吸式離心泵。
目前離心泵產品型號一共有32種，分別是：SG管道離心泵、ISW臥式管道離心泵、QDLF不銹鋼多級離心泵、GC鍋爐給水離心泵、DL立式多級離心泵 、GDL多級管道離心泵、PBG屏蔽式管道離心泵、YG立式管道油泵、ISWR臥式熱水泵、ISWH臥式化工泵、ISWB臥式管道油泵、ISG立式管道離心泵、IRG立式熱水循環泵、IHG立式管道化工泵、ISGB便拆式管道離心泵 ISGD低轉速離心泵、ISWD低轉速離心泵、IS單級單吸清水離心泵、IH單級單吸化工離心泵、FS臥式玻璃鋼離心泵、S型玻璃鋼離心泵、GBW濃硫酸離心泵、FSB型氟塑料合金離心泵、 AFB、FB耐腐蝕離心泵、TSWA臥式多級離心泵、ZX自吸式離心泵、S、Sh單級雙吸離心泵、LG高層建筑給水多級離心泵、CDLF不銹鋼立式多級離心泵、D多級離心泵、CYZ-A自吸式離心泵、IHF氟塑料合金化工離心泵。
下面以ISG管道離心泵為例簡單的講一下離心泵型號中各部分所表示的含義。
ISG系列立式管道離心泵共分為ISG,IRG,GRG,IHG,YG,ISGD六個類別。ISG為單級單吸管道離心泵,IRG單級單吸熱水管道離心泵,GRG單級單吸高溫管道離心泵,,IHG單級單吸化工泵,YG單級單吸管道離心油泵,ISGD單級單吸低轉速離心泵.
ISG 50 - 160 (I) A (B)
ISG表示 ISG型立式單級單吸離心泵。
50表示 泵進口公稱直徑和出口直徑，單位為MM.
160 表示 葉輪名義外徑，單位為MM.
(I) 表示 流量分類。
A表示 葉輪第一次切割。
B表示葉輪第二次切割。
ISGB型便拆立式管道離心泵，ISGB便拆立式離心泵。 ISGB 150 - 50 (I) (A) (B) ?
ISGB又分三種型號，分別表示為：ISGB便拆立式離心泵，IRGB便拆立式熱水泵，IHGB便拆立式化工泵，YGB便拆立式油泵。
150表示 泵進口公稱直徑和出口公稱直徑，單位為MM。
50表示 離心泵的額定揚程，單位為M。
(I)表示流量分類。
(A) (B) ? 分別表示葉輪經過第一次切割，第二次切割，第三次切割。
ISW型臥式管道離心泵：ISW 150 - 160 (I) A (B)
臥式管道離心泵共有五種型號，分別是：ISW臥式離心泵，ISWR臥式熱水離心泵，ISWH臥式化工離心泵，ISWB臥式防爆離心泵，ISWHB臥式防爆化工離心泵。
150表示離心泵的進口公稱直徑和出口公稱直徑，單位為MM。
160表示葉輪名義外徑，單位為MM。
(I)表示流量分類。
A (B) 分別表示葉輪經過第一次切割和第二次切割。
排污泵系列型號意義
Q:潛水 W:排污 G:管道 Y:液下 N:泥漿 Z:自吸 L:立式
AS:撕裂 JY:攪勻 P:不銹鋼 B:防爆
QW(WQ)無堵塞潛水式排污泵
例：80WQ(QW)P40-15-4
80 WQ(QW) P 40 - 15 - 4
│ │ │ │ │ └—-泵的電機（KW）
│ │ │ │ └———-泵的揚程
│ │ │ └—————--泵的流量（m3/h）
│ │ └———————-不銹鋼材質
│ └—————————-潛水排污泵
└———————————--泵的口徑即代表泵排出公稱直徑
JYWQ、JPWQ自動攪勻排污泵
例：80JY（P）WQ50-10-1600-3
80 JY (P) WQ 50 - 10 - 1600 - 3
│ │ │ │ │ │ │ └—泵的電機（KW）
│ │ │ │ │ │ └—-——泵的攪勻范圍
│ │ │ │ │ └————-——泵的揚程
│ │ │ │ └—————————泵的流量（m3/h）
│ │ │ └—————————— W：排污 Q：潛水 P：不銹鋼
│ │ └—————————-—-—P：不銹鋼材質
│ └—————————-————-JY：攪勻
└————————————泵的口徑即代表泵排出公稱直徑
GW無堵塞管道式排污泵
例：100GWP(B)100-15-7.5
100 GWP B 100 - 15 - 7.5
│ │ │ │ │ └—-泵的電機（KW）
│ │ │ │ └———-泵的揚程
│ │ │ └——————-泵的流量（m3/h）
│ │ └———————--防爆電機
│ └—————————--G：管道式 W：排污泵 P：不銹鋼
└——————————-—-泵的口徑即代表泵排出公稱直徑
LW(WL)無堵塞直立式排污泵
例：100LW(WL)PB100-15-7.5
100 LW(WL) P B 100 - 15 - 7.5
│ │ ││ │ │ └—泵的電機（KW）
│ │ ││ │ └—-——泵的揚程
│ │ ││ └——————-泵的流量（m3/h）
│ │ │└————————防爆電機
│ │ └—————————不銹鋼
│ └————————————L：直立式 W：排污
└—————————————--泵排出的公稱直徑即口徑
YW無堵塞液下式排污泵
例：100GWP(B)100-15-7.5
100 GWP B 100 - 15 - 7.5
│ │ │ │ │ └——泵的電機（KW）
│ │ │ │ └————泵的揚程
│ │ │ └———————泵的流量（m3/h）
│ │ └———————-—防爆電機
│ └——————————-G：管道式 W：排污泵 P：不銹鋼
└——————————-——泵的口徑即代表泵排出公稱直徑
ZW無堵塞自吸式排污泵
例：100ZW15-30PB
100 ZW 15 - 30 P B
│ │ │ ││└————泵的電機（KW）
│ │ │ │└—————不銹鋼材質
│ │ │ └——————泵的揚程
│ │ └———————-—泵的流量（m3/h）
│ └——————————(無堵塞自吸排污泵)Z:自吸式 W:排污
└————————————泵的口徑即代表泵排出公稱直徑
AS切割式潛水排污泵
例：AS10-2WCB
AS 10 - 2 W CB
│ │ │ │└——————抗堵塞撕裂機構
│ │ │ └———————電壓為220V
│ │ └———-—————電機的級數
│ └——————————-功率P2*100
└————————————單葉片葉輪
CDLF系列輕型不銹鋼立式多級離心泵
例:CDLF4-160
CDL F 4 - 160
│ │ │ └-160-級數*10
│ │ └———4-額定流量(m3/h)
│ └—-———F-(普通型略)過流部件為不銹鋼304或316
└————-——-CDL-沖壓輕型立式多級離心泵
D型臥式多級離心泵
例:80D12×5
80 D 12 × 5
│ │ │ └-葉輪數量
│ │ └—-——單吸揚程
│ └—————單吸多級分段式離心泵
└———————-吸入口直徑
例：NL76A-9
N L ( C F W )76 A - 9
││ │││ │ │ └——泵的揚程
││ │││ │ └————機械密封
││ │││ └—————-出口徑
││ ││└———————臥式
││ │└————————不銹鋼
││ └—————————加長型
│└——————————--立式
└———————————--泥漿泵
WQK/QG系列帶切割裝置排污泵
例：WQK20-20QG
W Q K (X、D) 20 - 20 QG
││││ │ │ │ └—帶切割裝置
││││ │ │ └—-—泵的揚程
││││ │ └————--泵的流量（m3/h）
││││ └———————單通道葉輪
│││└———————-—旋渦式葉輪
││└————————-—開式葉輪
│└—————————---潛水式
└——————————---污水
管道泵型號意義
ISG系列立式管道離心泵
例：ISG50-160(I)A
ISG 50 - 160 (I) A(B)
│ │ │ │ └—葉輪經第一次切割
│ │ │ └—-——流量分類、(I)為大流量、
│ │ └—————葉輪名義外徑
│ └————————泵的口徑
│ ┌ ISG型立式離心泵
└————————┼ IRG型立式熱水泵
├ IHG型立式不銹鋼化工泵
└ YG型立式防爆油泵
ISGD系列低轉速立式管道離心泵
例：ISGD80-160(I)A
ISGD 80 - 160 (I) A(B)
│ │ │ │ └—葉輪經第一次切割
│ │ │ └—-——流量分類、(I)為大流量、
│ │ └—————葉輪名義外徑
│ └————————泵的口徑
│ ┌ ISGD型低轉速立式離心泵
└————————┼ IRGD型低轉速立式熱水泵
├ IHGD型低轉速立式不銹鋼化工泵
└ YGD型低轉速立式防爆油泵
IGSB系列便拆式管道離心泵
例：ISGB50-160(I)A
ISGB 50 - 160 (I) A B
│ │ │ │ │└—葉輪經第一次切割
│ │ │ │ └——流量分類、(I)為大流量、
│ │ │ └——————葉輪名義外徑
│ │ └—————泵的口徑
│ └————————
│ ┌ ISGD型低轉速立式離心泵
└————————┼ IRGD型低轉速立式熱水泵
├ IHGD型低轉速立式不銹鋼化工泵
└ YGD型低轉速立式防爆油泵
ISW系臥式管道離心泵
例：ISW65-160(I)A
ISW 65 - 160 (I) A(B)
│ │ │ │ └—葉輪經第一次切割
│ │ │ └—-——流量分類、(I)為大流量、
│ │ └—————葉輪名義外徑
│ └————————泵的口徑
│ ┌ ISW型臥式管道離心泵
└————————┼ ISWR型臥式管道熱水離心泵
└ ISWH型臥式不銹鋼管道離心化工泵
SG系列管道泵
例：50SG15-30
50 SG 15 - 30
│ │ │ └—葉輪經第一次切割
│ │ └—-——流量分類、(I)為大流量、
│ └————┬SG型管道離心泵
│ └SGR型熱水管道離心泵
└-——————泵的口徑
SPG系列管道屏蔽泵
例：SPG80-200(I)A
SPG ? 80 - 200 (I) A (B) ?
│ │ │ │ │ │ │ └—-葉輪經第三次切割
│ │ │ │ │ │ └—-——葉輪經第二次切割
│ │ │ │ │ └—————葉輪經第一次切割
│ │ │ │ └———————流量分類
│ │ │ └—————————葉輪名義外徑
│ │ └——————————-—泵進、出口公稱直徑
│ └————————————┬流體類別(普通不注、熱水為R)
│ └腐蝕性流體為T，防爆為B
└———————————————-屏蔽式管道離心泵
消防泵型號意義
XBD系列消防泵
例：XBD10.4/5-50LG
XB D 5.0 / 5 - 50 DL
│ │ │ │ │ │┌DL立式多級消防泵 轉速1450r/min
│ │ │ │ │ ││LG立式多級便拆消防泵 轉速2900r/min
│ │ │ │ │ └┼ISG立式單級單吸消防泵
│ │ │ │ │ │TSWA臥式多級消防泵
│ │ │ │ │ │ISW臥式單級單吸消防泵
│ │ │ │ │ └GDL立式多級管道消防泵
│ │ │ │ └—-—泵的口徑
│ │ │ └———-—流量(L/s)
│ │ └———————消防泵壓力(揚程(50m))
│ └——————-——電動
└——————————消防泵
磁力傳動離心泵型號意義
CQ系列磁力傳動離心泵
例：32CQ-15
32 CQ - 15
│ │ └—揚程
│ └—-——磁力傳力離心泵
└—————進口直徑
CQF系列磁力傳動離心泵
例：32CQF-15
32 CQ F - 15
│ ││ └—揚程
│ │└—-——過流部件材質為塑料
│ └————-磁力傳力離心泵
└——————進口直徑
CQB系列磁力傳動離心泵
例：CQB50-32-160
CQ B 50 - 32 - 160
│ │ │ │ └—葉輪名義直徑
│ │ │ └—-——泵出口直徑
│ │ └—————-泵進口直徑
│ └———————過流部件材質為不銹鋼
└-————————磁力傳動離心泵
CQB-F系列磁力傳動離心泵
例：CQB50-32-160F
CQB 50 - 32 - 160 F
│ │ │ │ └—氟塑料(F46)襯里
│ │ │ └——-葉輪名義直徑
│ │ └—————-泵出口直徑
│ └————————泵進口直徑
└——————————磁力傳動離心泵
ZCQ系列自吸式磁力傳動離心泵
例：ZCQ50-40-145
Z CQ 50 - 40 - 145
│ │ │ │ └—葉輪直徑
│ │ │ └————出口直徑
│ │ └———————進口直徑
│ └—————————-磁力傳動離心泵
└———————————自吸式
多級離心泵系列型號意義
DL、DLR系列立式多級離心泵
例：100DDLR100-20×4
100 D DL R 100 - 20 × 4
│ │ ││ │ │ └—-泵的級數
│ │ ││ │ └————單級葉輪揚程
│ │ ││ └———————流量（m3/h）
│ │ │└————————-熱水
│ │ └—————————-立式多級
│ └———————————多出口
└————————————-泵的口徑即代表泵排出公稱直徑
TSWA系列臥式多級離心泵
例：50TSWA×5
50 T S W A × 5
│││││ └——————泵的級數
││││└————————-新一代產品
│││└—————-————輸送低溫類似清水介質
││└——————-————單吸葉輪
│└———————————-透平式
└————————————-泵的口徑即代表泵排出公稱直徑
LG、LGB系列便拆式高層建筑給水多級離心泵
例：100LG-B?72-20×6
100 LG-B ? 72 - 20 × 6
│ │ │ │ │ └—泵的級數
│ │ │ │ └———-新一代產品
│ │ │ └—————--輸送低溫類似清水介質
│ │ └——————-—-單吸葉輪
│ └——————————-透平式
└————————————-泵的口徑即代表泵排出公稱直徑
GDL系列便拆式管道多級離心泵
例：50GDL18-15×5
50 GDL 18 - 15 × 5
│ │ │ │ └—泵的級數
│ │ │ └———-設計點單級揚程15(mm)
│ │ └—————--設計點流量18（m3/h）
│ └——————-—GDL便拆式管道多級離心泵
└—————————-泵的口徑即代表泵排出公稱直徑
GC型水泵系臥式單吸多級分段離心泵
例：21/2GC-6×5
21/2 GC - 6 × 5
│ │ │ └-葉輪數量或級數
│ │ └———縮小為1/10泵的比轉數,即比轉數為60
│ └—————鍋爐給水泵
└——————-—吸入口直徑被25除得值并化整
